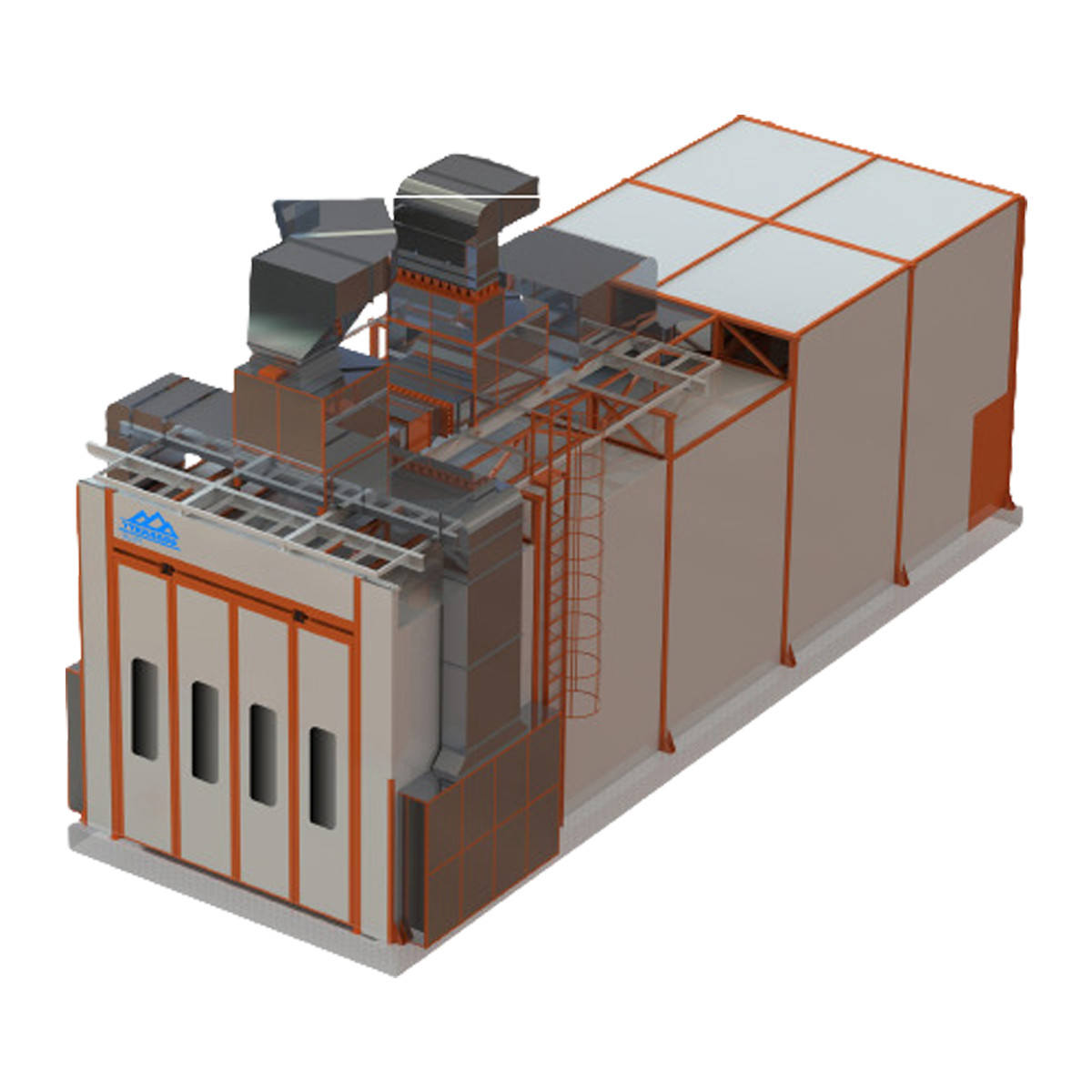

Фарбувально-сушильна камера Guaranty Plus

Фарбувально-сушильна камера призначена для виконання підготовчих, ґрунтувальних та фарбувальних робіт, з дотриманням норм технологічного процесу фарбування методом повітряного (безповітряного) нанесення лакофарбових матеріалів на поверхню, що фарбується, і сушіння виробів; створення нормальних та безпечних умов роботи обслуговуючого персоналу та поліпшення екологічної обстановки навколишнього середовища.

Принцип роботи камери може бути трьох основних видів (мається на увазі схема подачі і проходження повітря в камері через робочу зону): перший - стандартний з ламінарним потоком, коли повітря прямує по прямій з стелі в підлогу по всій площині камери (дуже гарно себе зарекомендував для маленьких камер, або коли треба фарбувати де кілька кольорів зразу, але дуже енерговитратний взимку); другий – ламінарний з зональною подачею (дуже гарно підходить при фарбуванні великих виробів, таких як вагони, причепи і таке інше, набагато ефективніший по витратам пального, але більш складне та дорого-вартісне  обладнання самої камери); третій – діагональний з подачею повітря вздовж довжини фарбувальної зони (самий поширений вид в силу своєї максимальної енергоефективності да простоти, але має ряд своїх недоліків, що все одно не заперечує бути йому самим популярним).

Далі коротко про фарбувальну камеру з діагональним принципом подачі повітря.

Корпус камери - це збірний металевий каркас з гнутих профілів різного перерізу, до якого кріпляться подвійні панелі з мінеральним утеплювачем. Панелі виготовлені з оцинкованої холоднокатаної листової сталі та пофарбовані полімерною білою емаллю.

Камера встановлюється на рівну бетонну основу з рейками для технологічних візків. З одного боку камери, в стелі, розташовано верхній вентиляційний канал з фільтрами тонкого очищення повітря, що подається з атмосфери вентилятором припливної вентиляції. З протилежного боку встановлені два нижні бічні витяжні канали з фільтрами, через які повітря з камери видаляється вентилятором витяжної системи. Повітря, що видаляється, очищається від пігменту емалі за допомогою сухих інерційних і промаслених скло-волоконних фільтрів. Подання свіжого атмосферного повітря в камеру забезпечується з попереднім підігрівом повітря в теплогенераторі. Очищення повітря здійснюється попередніми фільтрами припливної системи і стельовими фільтрами тонкого очищення верхнього вентиляційного каналу, безпосередньо перед надходженням в робочу зону. Рух повітря в камері відбувається в діагональному напрямку зверху - вниз по всій довжині камери зі швидкістю, що забезпечує отримання якісного лакофарбового покриття і сприятливих умов праці.

Основні параметри камери:

Фарбувально-сушильної камери з діагональною вентиляцією та лінійними розмірами робочої зони L x B x H  (які залежать від максимальних габаритних розмірів випускаємої продукції).

Конструктивні особливості фарбувальної камери:

-      Тип вентиляції – діагональна з мінімальними енергетичними витратами;

-      Необхідний фундамент – рівна підлога без додаткових будівельних робіт;

-      Каркас – несучий (можлива установка підвісної системи);

-      Розміщення агрегатів - на даху фарбувальної камери або збоку чи з торця камери;

-      Каркас для встановлення автоматичних транспортних мостиків – закладений.

-      Габаритні розміри камери: L x B x H

-      Внутрішні розміри камери: L x B x H

-      Тип камери: прохідна або тупикова

-      Корпус камери: каркасний, із сендвіч панелями 60 мм.

-      Розташування камери: у приміщенні або під навісом.

-      Тип вентиляції: припливно-витяжна (збалансований повітряний потік);

-      Об'єм вентиляції: припливна – ХХХХ м3/год; витяжна – ХХХХ м3/год.

-      Швидкість руху повітря на камері, min – 0,3 - 0,35 м/с.

-      Нагрівання повітря: електричний нагрівач загальною потужністю – ХХ кВт.

-      Встановлена електрична потужність: ХХ кВт. (2 ел. дв. х ХХХ кВт. + Висвітлення + сервопривід + шафа управління + два – чотири електричних нагрівача по 72 кВт).

-      Освітлення: 2 яруси, ХХХ світлодіодних світильників (ХХ шт. – похилих стельових та ХХ шт.- вертикальних стінових).

-      Ворота - розстібні 3 - 4-х стулкові: В х Н - 1 - 2 шт.

-      Кількість аварійних дверей – 1-2 шт.

-      Фільтрування повітря: попередня фільтрація – ступінь очищення – 91-92%;

-      основна фільтрація – 99,95%;

-      фільтрація повітря після камери – 94% пігменту.

-      Режим роботи: "Фарбування" - автоматична підтримка температури до 24°С;

-      "Сушіння" - автоматична підтримка температури до 80°С;

-      "Підготовка" - автоматична підтримка температури 20°С з 10-15% повітрообміном

-      Розташування агрегатів: на даху фарбувальної камери (саме раціональне).

Принцип роботи камери

Камера забезпечує:

-      два основних режими роботи - "Фарбування" та "Сушка";

-      два допоміжні – "Попередня вентиляція" та "Пост вентиляція".

У режимі "Фарбування" очищене свіже повітря подається в робочу зону камери в діагональному напрямку зверху - вниз припливним вентилятором із заданою температурою (до +25ºС) і після очищення від пігменту фарби за допомогою фільтрів заднього вентиляційного каналу вентилятором витяжної вентиляції викидається в атмосферу.

У режимі "Сушка" нагріте повітря із заданою температурою (до 70ºС) безперервно циркулює в робочій зоні камери протягом заданого часу. Для видалення продуктів процесу сушіння передбачено 10 - 15 %-й повітрообмін. Витяжна вентиляція при цьому не працює.

Режим "Попередня вентиляція" забезпечує продування камери перед кожним основним режимом з метою видалення летючих речовин, що залишилися в застійних зонах.

Режим "Пост вентиляція" забезпечує продування камери після кожного основного режиму.

Задана температура режиму "Фарбування" та "Сушка" в камері підтримується автоматично.

Все комплектуюче обладнання для камери - імпортного виробництва відомих фірм: вентилятори "Rosenberg" (Німеччина), "Nicotra", (Італія), пальники "Riello, "Uni-gas" (Італія"), сервоприводи "Belimo" (Швейцарія), повітряні клапани "Веза" (Україна), електрообладнання "Siemens", "Omron", "Mitsubishi" і т.д.

Все запропоноване обладнання виготовляється згідно з технічними умовами "ТУ У 28.2-33836976-001-2015" погодженими з Держпромнаглядом України, МНС, СЕС та «Енергозбереження» забезпечує надійну роботу фарбувально-сушильних камер та місць підготовки із заданими параметрами та з мінімальними експлуатаційними витратами.
